Warning 4 fils

[EricSitges]

Bonjour à tous,

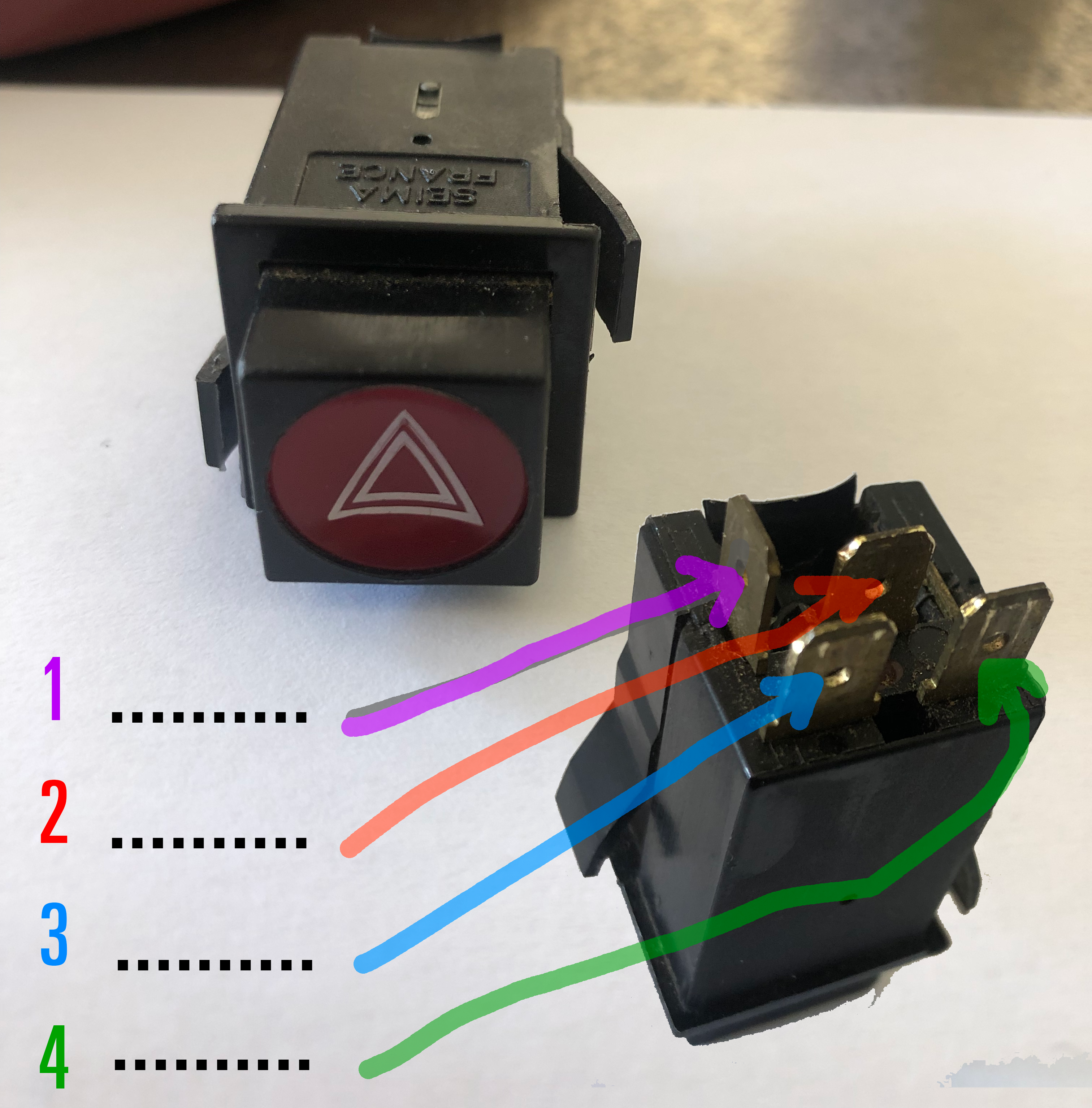

Y a t'il un pro de l'électricité pour me dire comment brancher ce bouton de Warning qui n'a que 4 fils ?
Merci d'avance.
Amicalement,
Eric

[bubu 92/33]

Bonjour
Il faut tester les broches avec un métrix pour essayer de trouver le schéma.
Bon courage
Voir ce lien

https://www.google.com/search?q=branche ... xsLG51bGxd

[EricSitges]

Merci Bubu, mais tester l'interrupteur au métrix, je ne sais pas faire.

[Titi Méhari]

il vient d'où cet inter ?

[EricSitges]

Inter de Méhari, parait-il... Peut-être les premières 78 ou 79.

[Magicméhari]

Dans la RTA dyane et mehari j’ai souvenance d’une evo du montage du schema elec de ce bouton…

[EricSitges]

Je viens de regarder la RTA; mais je n'ai rien vu. Peut-être sur un autre document ?

[Magicméhari]

C’est à la fin dans les evos de construction

[bubu 92/33]

Bonsoir,
Je pense que c'est un interrupteur monté entre autre sur les 4X4.
Voir schéma électrique de la 4X4 dans les revues techniques, on y retrouve bien un interrupteur à 4 broches.
Demain je vérifie sur la mienne.
Tu as un fil qui arrive de la centrale clignotante c'est le +
Un qui va à la masse. C'est le -
Un qui va sur les clignotants gauches.
Un qui va sur les clignotants droits.
Bonne soirée.
Dominique

[Magicméhari]

Il semble qu’il y ait eu 3 ou 4 variantes du bouton feux de détresse
Et une bascule historique en juin 81 ( le nombre de cosses et/ou l’aspect ?)

http://www.ckc.dk/cgi/vf?fr?CAT000133?5-522-20A-1

Apparemment rien de spécifique 4x4

Tous viennent de la visa (préfixe VD)

[EricSitges]

Merci les amis pour ces infos.
En effet, j'ai regardé le schéma de la 4x4, il n'y a que 4 fils.
Par contre, il n'y a aucune indication de couleur de fils (incolore).
On avance, mais je suis tout de même perdu. Je ne sais l'ordre des fils. Cosse 1, cosse 2, cosse 3 et cosse 4


.

[bubu 92/33]

Bonjour
J'ai regardé sur mon bouton de warning les arrivées de fils.
Ce qui donne:
1 Mauve: Masse
2 Rouge: Clignotant gauche en provenance de la manette de clignotant
3 Bleu : + en provenance de la centrale clignotante Repère "Com" sur la centrale.
4 Vert : Clignotant droit en provenance de la manette de clignotant

Bonne connexions
Dominique

[EricSitges]

GÉNIAL !!! Merci beaucoup Dominique. Je vais essayer. Cela fait des mois que je galère. Pourtant, j'ai un faisceau neuf de chez MCC, et j'en suis au 3eme interrupteur différent. Je te dirai si ça fonctionne. Merci encore.

[LUCLAURENT BE]

Le seul fil "en provenance de a manette des clignotants" est le "com" (pour commodo). Les autres sont en provenance des clignotants côtés ampoules !

[EricSitges]

"Le seul fil "en provenance de a manette des clignotants" est le "com" (pour commodo). Les autres sont en provenance des clignotants côtés ampoules !"

Oufti. Là, tu me compliques beaucoup.
Je suis de nouveau perdu, car il y a 2 fils "en provenance de la manette des clignotants", plus une masse et un fil qui vient de la centrale (com).
