Nomenclature de shema electrique

[zarkus77]

Bonjour à tous ,je suis en train de remonter une méhari , j'ai l’ancien faisceau qui est à peu près correct .

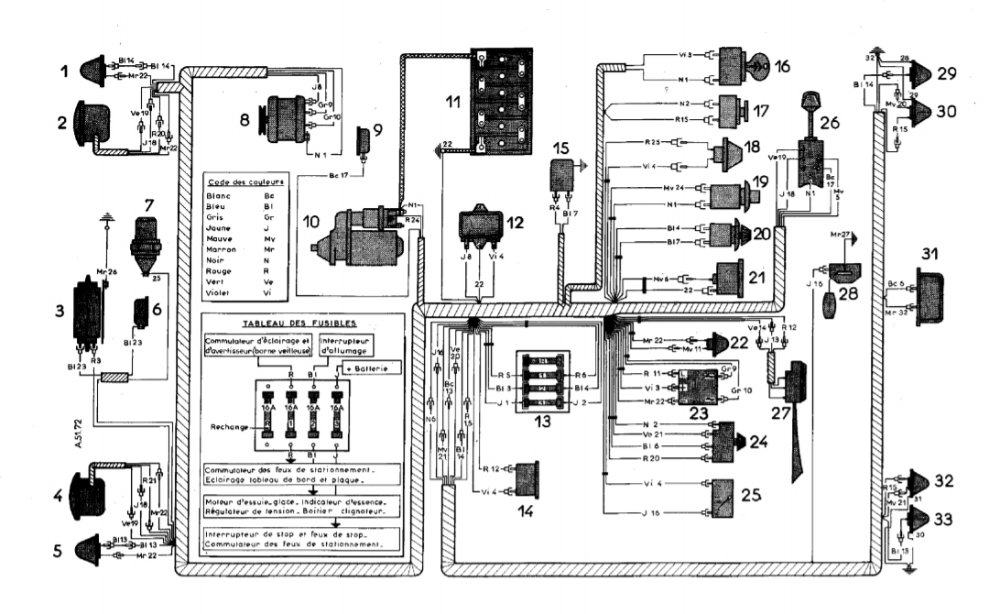

quand je regarde le shema (photo jointe) il y a des numéros a coté du code couleur . A quoi correspond ce numéro ???

Shema :


merci beaucoup .

Méhari 2 places de 71 .

[Titi Méhari]

le chiffre correspond au numéro du fil.
Par exemple le 1 va: alternateur / démarreur / fusible ....
Il peut changer de couleur entre le départ et l'arrivée, mais c'est dans la continuité.
Le 22 c'est une masse que l'on retrouve sur batterie et certains inter et régulateur...

[Magicméhari]

Salut.

Ce doit être le numéro du fil, sur un schéma, car je doute qu’ils Imprimaient des infos sur les fils, c’est venu dans les années 90 je pense.

[zarkus77]

Aucune trace de numéro sur les fils !!!!
j'ai tj le code couleur ,heureusement .
merci

[zarkus77]

J'ai compris l'intéret , ( du moins je pense ) ca permet de tester si le circuit est ouvert ou fermé
Exemple :
boite a fusible 13 si je prends le J 1 ,je le retrouve en N 1 à l'alternateur

pour les masse ce sera plus compliqué je pense !!

[zarkus77]

on le retrouve aussi au démarreur ,contacteur de démarrage ,et voyant !!!!!

[Web_Master_MCDF]

Ben oui c'est pour ca ...et surtout pour détecter des court circuits dans un faisceau

[mehari081970]

Sur les schémas électrique de ma R5 de 1980, à la suite du numéro de fil et du code couleur et la section, ils indiquaient le nombre correspondant au composant vers où est connecté le fil ... ça aide bien du coup (Ex: 234 Bc 4 - 153 correspond à fil 234 Blanc 4mm2 raccordé au composant 153).
