Alternatives au module d'indication de charge de Batterie

[jo.butagaz BE]

Le WE dernier, en papotant avec Mimi90 concernant un soucis de charge de Batterie, on en est venu à discuter du fameux module devenu maintenant introuvable en bon état de fonctionnement.

Etant inexistant sur ma mémé et remplacé par le précédent proprio par une simple lampe qui "lume rouge" en permanence, je me suis orienté vers des kits disponibles sur le web; suffisaments simple, compacts et à un coût accessible...






Amazon le distribut, mais il est meilleur marché chez [url=https://www.gotronic.fr/art-module-vm189-18036.htm]GoTronic[/url] ( Denis 08, c'est à coté de chez toi )

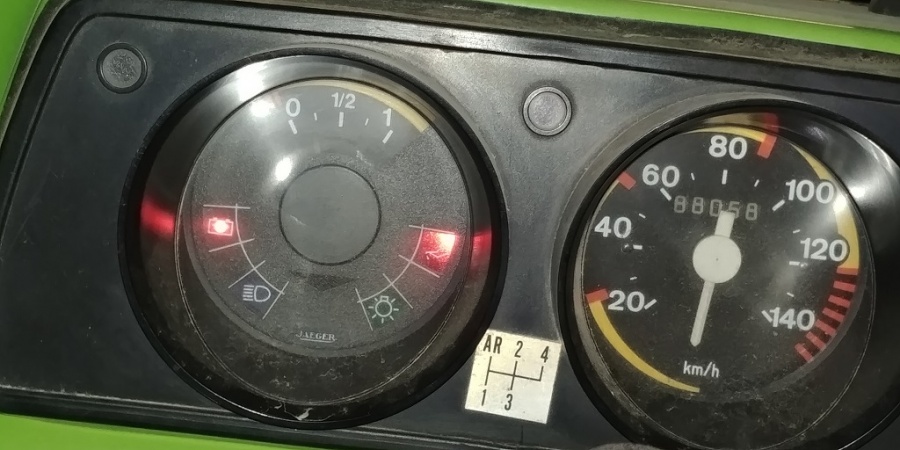

Un aperçu du fonctionnement du TdB

Le détail de la modification se trouve dans le pdf suivant



Voyant de charge de batterie.pdf

Un petit clin d'oeil à nos amis "puristes"... évitez ce post si cela devient trop douloureux

Bon bricolage
Voyant de charge de batterie.pdf

[JEROME D 80]

pas mal ! bon j'ai pas de nouveau model ! mais çà sera utile a du monde !

par contre , tu as plus d'essence ou la jauge est en panne ?

je sauve au taff

[domi76]

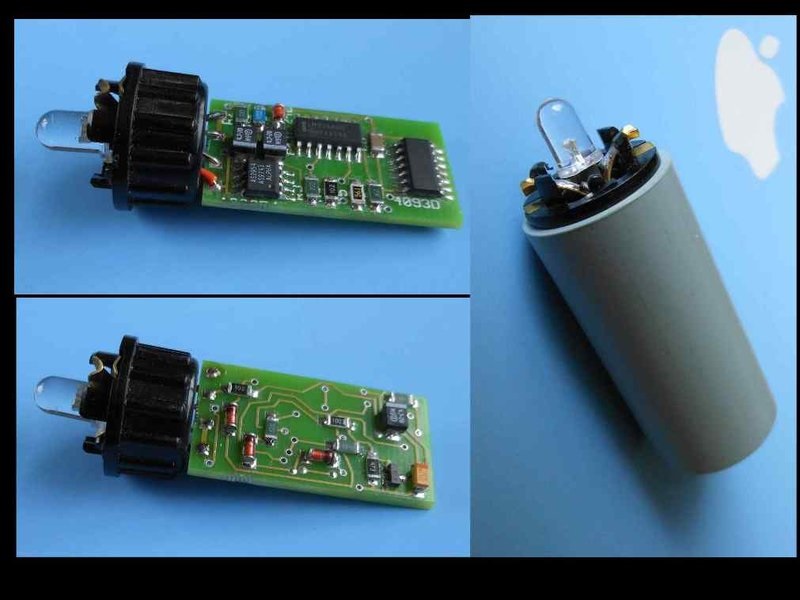

voyant NM 4r niv.jpg

Celui ci est très bien aussi.(Papix 67) rien a modifier.

[jo.butagaz BE]

Hé, pas mal non plus, je ne connaissais pas.

Je vais ajouter un "s" à "alternative" dans le titre du sujet

Merci !

[Web_Master_MCDF]

Placé dans la base de connaissance rubrique electricité !

Merci Fred et domide76

[figolu38]

[attachment=0]voyant NM 4r niv.jpg[/attachment]

Celui ci est très bien aussi.(Papix 67) rien a modifier.

Bravo
Où trouve t-on ce montage stp?

[Papix 67]

Salut Fred,
Pas bien compris les seuils du module Welleman :

VERT “Scintillant”: 13.3 - 17.7V Batterie en charge
ROUGE “Clignotant”: 15.8V Batterie défectueuse ou en surcharge

Si la plage du vert "scintillant" va jusqu'à 17.7V, comment le rouge "clignotant" peut-il commencer à 15.8V ?

[Magicméhari]

virez moi ces saloperies de relais et de régulateur électromécanique ! Montez un alternateur de visa à régulateur intégré !

[mehari081970]

Pourquoi ne pas réparer celui d'origine ? Je n'en ai jamais vu, une photo serait bienvenue.

[Papix 67]

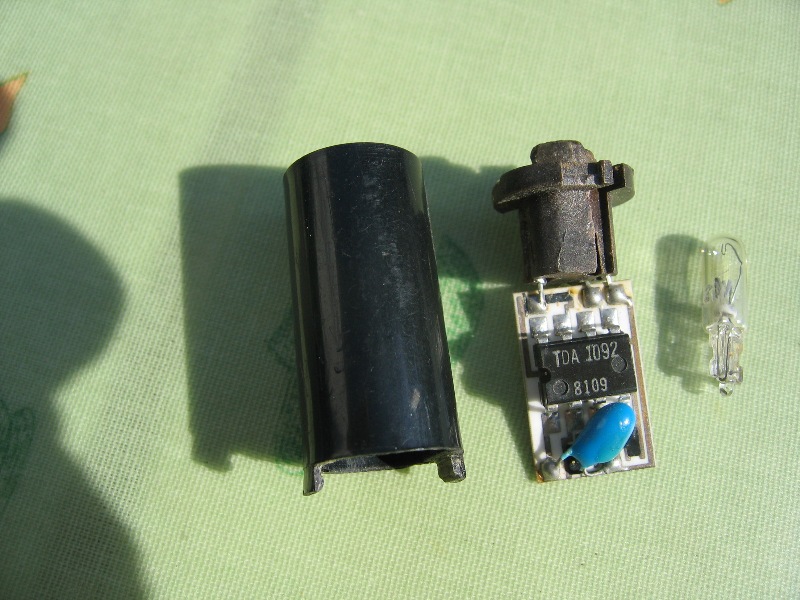

Voyant voltmètre Méhari 002r.jpg

[LUCLAURENT BE]

Voici une alternative de plus :




Chercher Gammatronix battery monitor sur ebay....

[mpil]

[attachment=0]voyant NM 4r niv.jpg[/attachment]

Celui ci est très bien aussi.(Papix 67) rien a modifier.

J'aime beaucoup cette solution, mais où peut-on la trouver

[mpil]

Bon je me dirige vers le kit Velleman.

Mais j'ai trouvé moins cher
https://www.pvnweb.com/moniteur-batteri ... 59153.html

[Amédée 95/21]

Bonjour, quand tu l'auras reçu, pourrais nous poster une photo un peu agrandie de chaque face ?

Merci.

[mpil]

surtout une fois monté, c'est un kit !

Mais bon, il n'y a pas grand chose à souder.
