emplacements des rivets carrosserie

[jf-73]

Bonjour à tous, je pense que cette question a déjà dû être traitée dans le forum mais je ne trouve pas mes réponses.

Quelqu'un aurait il un plan ou un lien concernant l'emplacement exact des rivets, ou comment bien partir et quelle distance respectée entre 2 rivets ?
Et où mettre les vis à têtes larges cruciformes ?
Ma bassine est neuve , ainsi que mon tubulaire, et barre haute avant. Je n'ai aucun repère.

Merci d'avance si quelqu'un peut m'éclairer un peu !

[OLIVIERM 2B 88]

Je ne sais pas s'il y a un repère type sauf pour les vis qui semblent toujours être au même endroit. Ballot de s'être trop vite débarrassé des vieilles pièces. Ou si tu les as, tu peux t'en servir comme modèle.

[paulosius]

Bonjour

Lundi je vais essayer de terminer la Mehari azur

Je mesurerais et ferais les photos qu'il faut pour t'aider du mieux que je peux si toutefois il y a une méthode bien précise..???

Il est dit de mettre une lampe sous les barres de soutènement de la bassine et ainsi voir ou sont les trous....hummm ça c'est dans la theorie..je n'ai pas réussi a voir un seul trou !!

J'avais tout repéré au mm près pour les perçages...mais j'ai jeté la feuille !!!

Jean Paul

[OLIVIERM 2B 88]

Faites comme moi, ne jetez rien ... et vous aurez un beau bordel dans le garage.

[waughan 27]

j'ai percé les miens aujourd'hui si tu es patient je te donnerai les cotes lundi parce que la voiture n'est pas chez moi.
A la lampe ça marche je m'en suis servi pour les trous de neuf.

[jf-73]

Merci pour vos réponses; J'ai encore les vieux plastiques mais ils y a plusieurs trous de partout alors dur de trouver des repères.
Et le tubulaire ar et la barre sup avant sont neufs donc sans trous existants, donc pas bon avec la lampe.


waughan 27 et paulosius je veux bien vos mesures et/ou photos , de toute façon j'ai d'autres choses à faire en attendant.
Un grand merci !

[waughan 27]

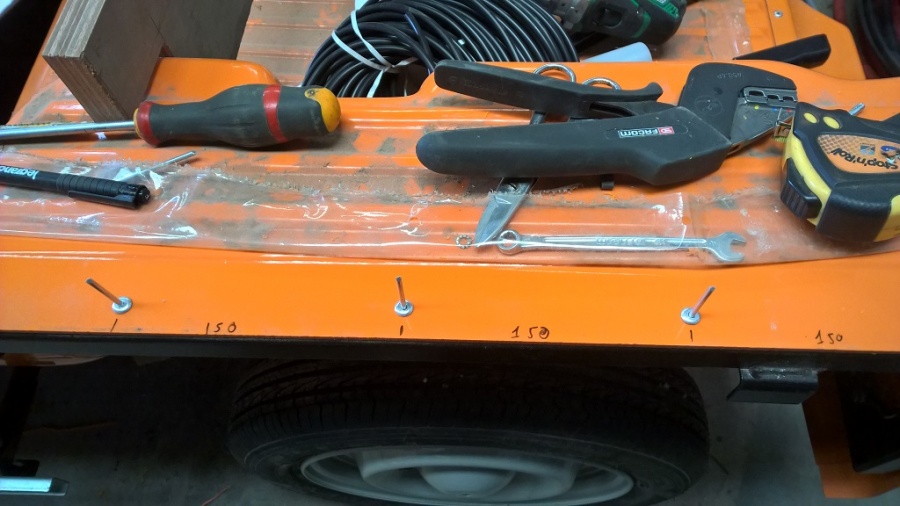

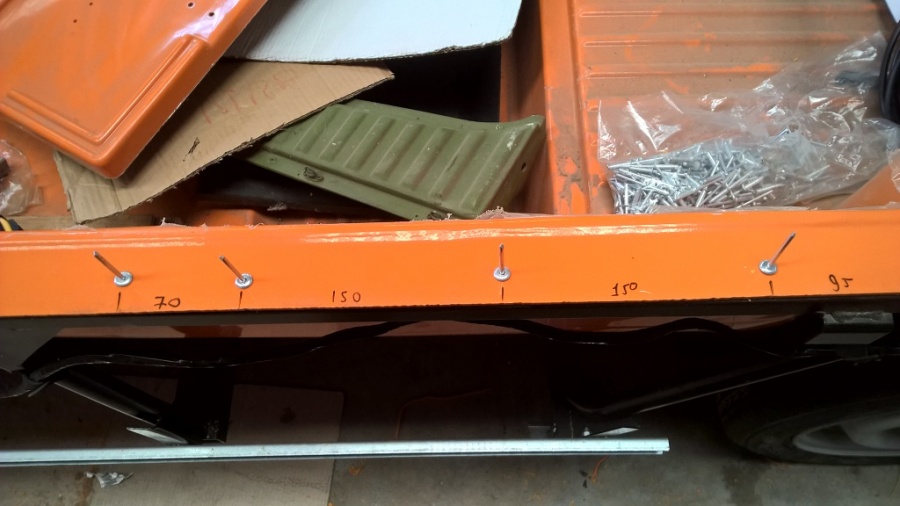

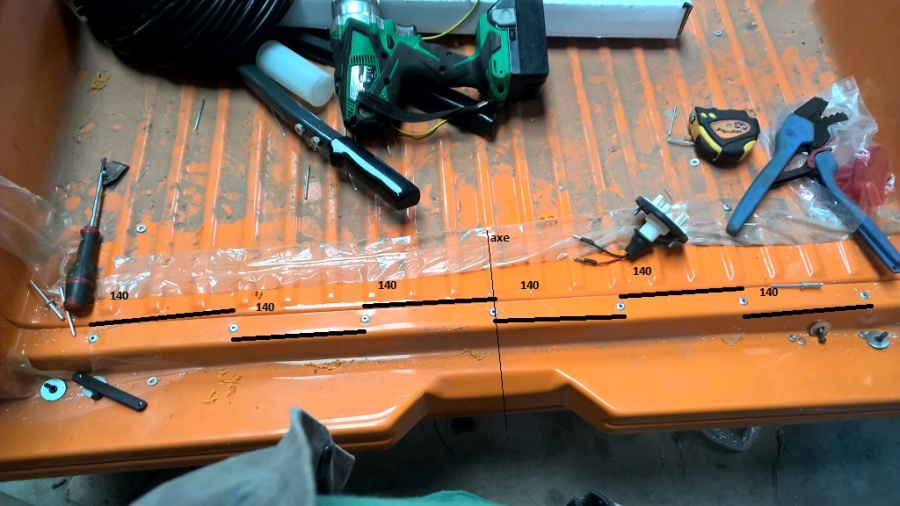

voici les cotes si cela te convient.








[waughan 27]

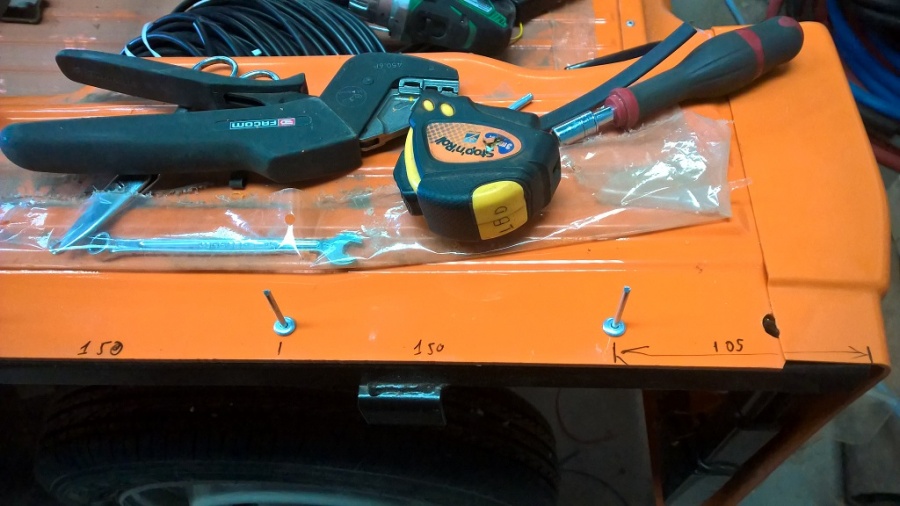

et du coté hayon


[paulosius]

Bonsoir

Je n'ai pas tout a fait espacé les rivets de la meme facon...

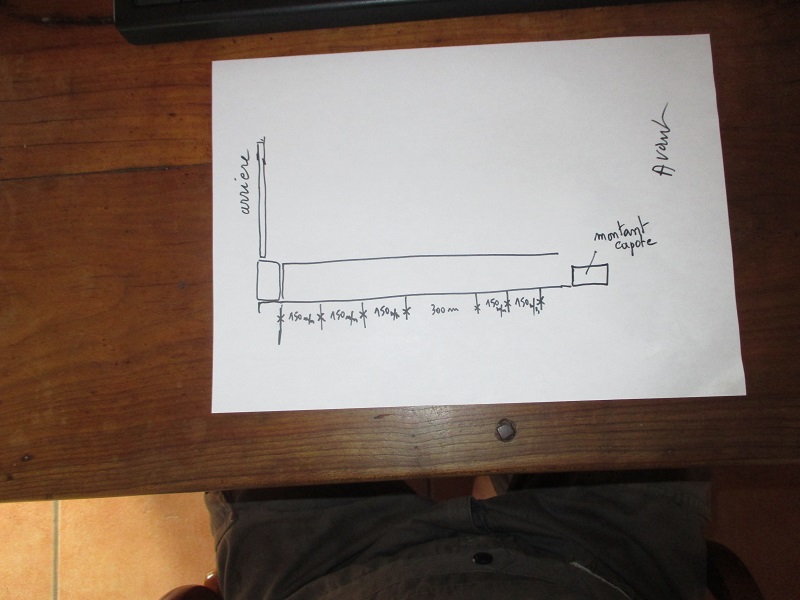

A partir de l'arriere 4 rivets espaces de 150mm le suivant a 300 mm deux autres a 150mm et environ 150 mm pour arriver sur le montant de la capote





je n'ai pas pu faire mieux...appareil photo en rade

Jean Paul

[waughan 27]

sur la mienne j'ai repris les trous qui étaient percés dans le tubulaire par contre paulosius où à tu pris ta ceinture ar.

[jf-73]

C'est parfait, ça me donne déjà une idée de l'entraxe entre 2 rivets et du départ. Après pas sûr que la précision était là à l'origine !

Bonne soirée et encore merci .

[jf-73]

waughan 27 , tu n'as pas de rivets sur la partie arrière haute ou il est caché sous ton tournevis ?
Et verticalement ?

[paulosius]

Bonjour

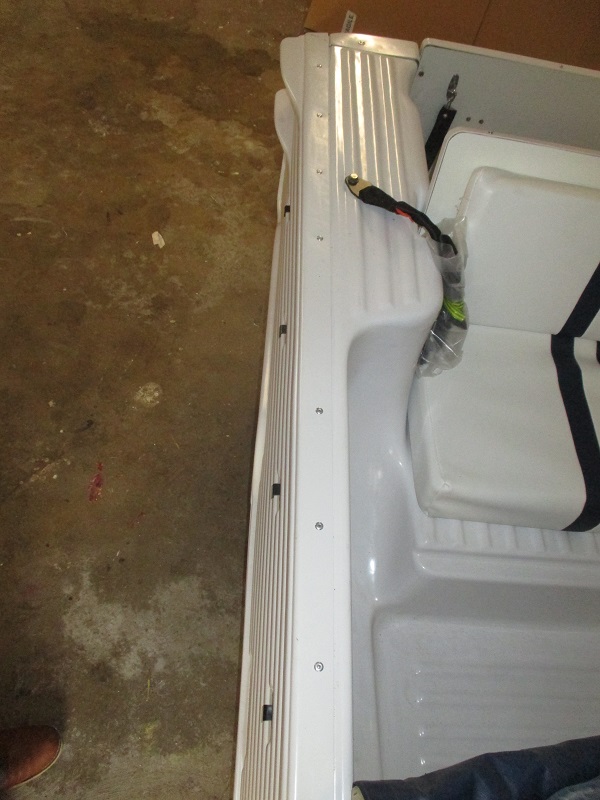

Pour la ceinture arrière , la plus grande partie est fixée sur un triangle de renfort de la tubulure et la petite partie est fixée derrière la "planche" de dossier des sièges arrière (au niveau d'une barre au dessus du réservoir ,la ceinture passe sous la planche de dossier et dans l'ouverture prévue dans le coussin et dossier du siège arrière.

J'ai essaye de mettre une photo ..mais visiblement il y a un "bug"..

Jean Paul

[waughan 27]

Bonjour,

Pour les rivets j'attendais d'avoir mis les flans ce qui à été fait aujourd'hui.
Par contre j'ai galéré pour le coté droit la finition laisse à désirer, si c'était à refaire j'aurai pris le kit carrosserie à cassis.
Paulusius dès que tu peux essaye de mettre la photo des ceintures merci.

[jf-73]

Bonjour,

Ah ok d'accord. Mon kit vient de chez cassis, j'espère que ça ira bien.

Et pour les ceintures ar, je ne me suis pas encore posé la question pour la fixation. Dans l'idée j'aurai bien mis une 3 points car j'aurai bien aimé pouvoir fixé un siège auto pour des petits trajets.
Sinon je trouve "bizarre" ce montage de ceinture ventrale avec fixation en haut, peut-être pas très confortable ?
Mais je sais que ce montage est répandu.
Je verrai bien.
