Dimensions tôle sous moteur ?

[Guillaume46]

Bonjour à tous,
Je suis à la recherche les dimensions de la tole sous moteur.
Je comprends, après avoir lu un sujet archivé depuis 2005 qu'il s'agit d'une plaque plate (sans pliure) et dont les dimensions sont 582 mm x 564 mm.
Mais quelqu'un aurait-il le plan des perçages ? Et quelle est l'épaisseur de cette tôle ?
A l'époque du post, il avait été question de mettre tout cela dans la Revue du Méhariste.....
Merci à tous,
Guillaume46
Ma restau : viewtopic.php?f=28&t=49906

[Méhari]

j'en ai une non montée en stock à la maison....
Je peux te faire ça en rentrant après le 22/08, mais rappelle-le moi

[Guillaume46]

Youpi ! Grand merci.
Oui, je me mets un "reminder" !
Bonne fin de vacances....
Guillaume

[Méhari]

Voilà... comme promis....
Si tu n'as pas assez, dis-le moi... j'ai peut-être omis quelques cotes





Plaque_sous_moteur_Mehari_cotes.pdf
Plaque_sous_moteur_Mehari_cotes.pdf

[Vice Président MCDF (45)]

Mais quelle précision !!
tu as dû en passer du temps

Ncolas

[Guillaume46]

Oh la la ! Quel boulot !
Un énorme merci. Je fais fabriquer dès que possible.
C'est vraiment top. Merci

[Guillaume46]

Oh la la ! Quel boulot ! Un énorme merci.
Je fais fabriquer dès que possible : c'est l'avantage d'être dans un pays où ce type de bricolage est très répandu et de plutôt bonne qualité.
En 1,5 ou 2 mm d'épaisseur, ça irait ?
C'est vraiment top. Merci

[Méhari]

L'épaisseur "origine" est de 2 mm....
Vu le pays dans lequel tu rouleras, je ne mettrais pas moins

[gibaudan]

SALUT a TOUS
As tu une photo de la tole en position sous la voiture
merci

[Guillaume46]

Je pense assez peu rouler ici. Mais merci de ta mise en garde.

[Méhari]

SALUT a TOUS
As tu une photo de la tole en position sous la voiture
merci

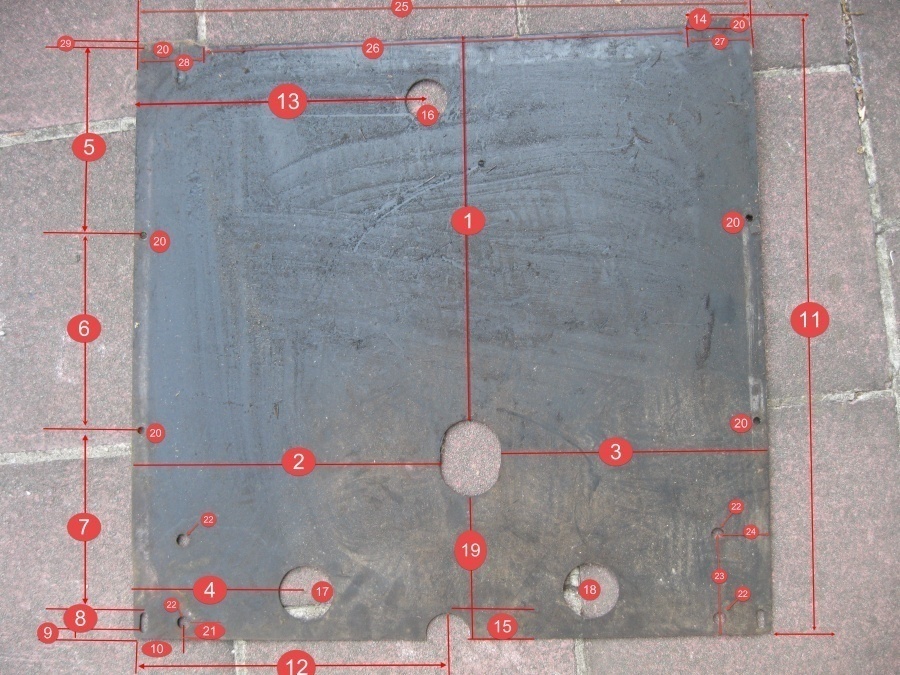

Non, mais il n'y a qu'une seule position possible: la partie en bas de la photo correspond à l'avant de la voiture .
Les trous "22" correspondent aux fixations de la barre de phare sur une deuche et les trous 17 et 18 aux écrous des supports moteurs sur la traverse avant.
Les deux trous au milieu sont pour les vidanges boîte et moteur.
