Allumage électronique programmable cartographique

Message par Thierry45 »

J'ai monté un allumage programmable directement par PC (même en fonctionnement du moteur) qui prend en compte la vitesse de rotation du moteur (RPM) et la charge du moteur par un capteur sur le papillon des gaz (TPS).

Cet allumage est à l'origine fait pour les motos mais l'ensemble de ses paramètres permet de l'adapter à tous les moteurs

On dispose de 100 valeurs d'avance pour l'optimisation du moteur.

Allumage Ignitech Sparker TCIP4 acheté directement en Tchécoslovaquie

capteur TPS sur carburateur

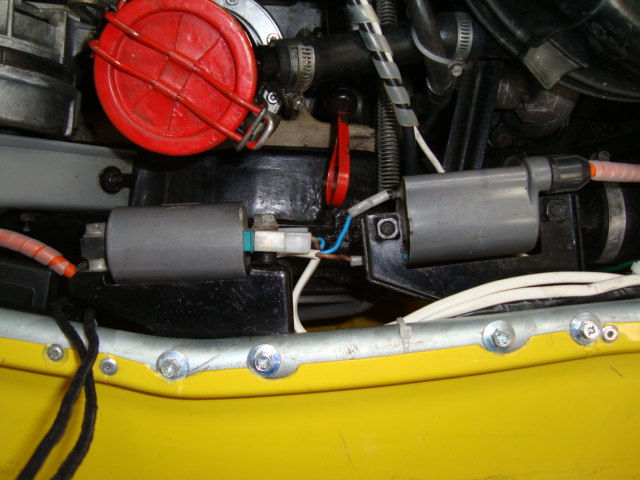

bobine d'allumage de motos

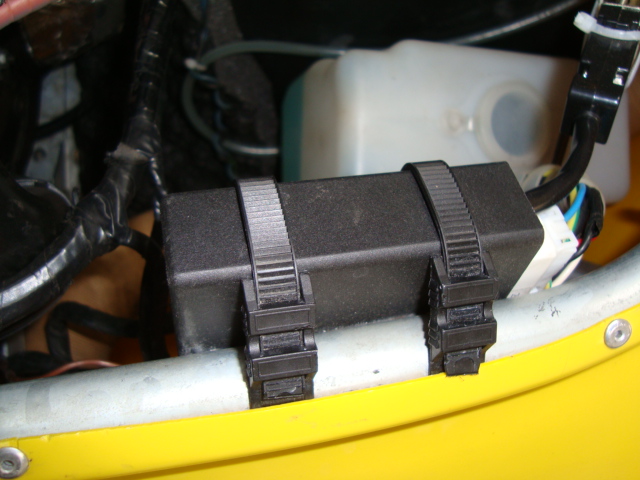

boitier d'allumage

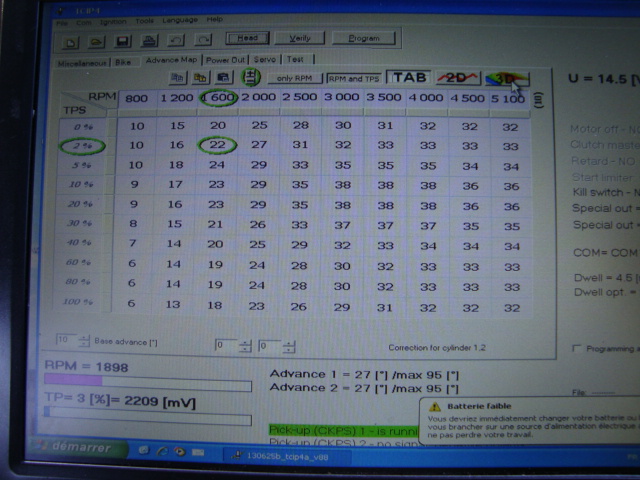

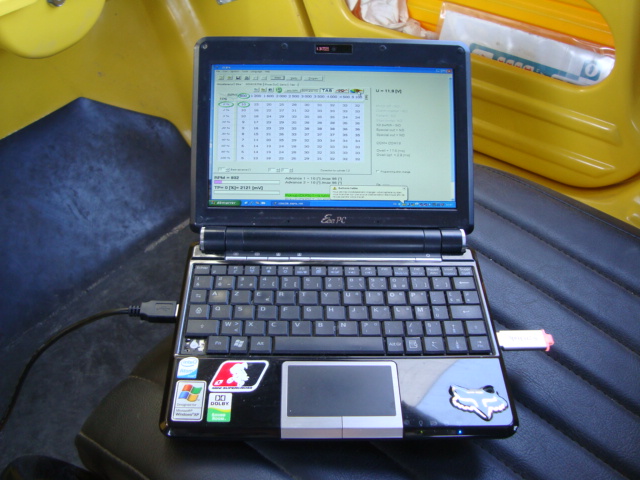

programme pour paramétrage


Thierry 45

Avatar du membre
Thierry45
MCDF 2020
Messages : 166
Enregistré le : ven. 17 juin 2011 21:34
Localisation : 45 St Hilaire ST Mesmin

Re: Allumage électronique programmable cartographique

Message par Thierry45 »

Voici le reste des photos




Thierry 45

alain973
Messages : 876
Enregistré le : jeu. 22 mars 2012 16:34

Re: Allumage électronique programmable cartographique

Message par alain973 »

bonjour
je pense que en cherchant sur le net on devrait trouver un kit de transformation carbu en injection, sur ma corvette de 77 j'avais un gros carbu quadruples corps et j"ai installe une injection un kit vendu par Summits un gros mono points, le moteur tourne super bien mais pas vraiment terrible pour les consommations bonne journée

Avatar du membre
marzoril.be
Modérateur MCDF
Messages : 3163
Enregistré le : dim. 30 mars 2008 21:45
Localisation : Waremme Belgique

Re: Allumage électronique programmable cartographique

Message par marzoril.be »

On ne joue plus dans la même catégorie là... on passe à la haute technologie :wink: bravo

Moi qui stresse déjà à l'avance pour l’installation de l’allumage acheté à K6... :(
mémé a encore de beaux reste...
Sortez couvert, le virus circule toujours :geek:
http://www.facebook.com/MehariClubDeFrance

Avatar du membre
LUCLAURENT BE
Messages : 1826
Enregistré le : ven. 27 avr. 2001 14:01
Localisation : Gembloux (B)

Re: Allumage électronique programmable cartographique

Message par LUCLAURENT BE »

Salut,

J'ai le montage de Maho depuis 5 ans :

Je dessine la courbe sur PC,
Je choisis le dwell en function du type de bobine,
Je choisis l'avance initiale, ensuite je programme le PIC

Une fois qu'on a trouvé l'optimal, il est inutile de changer.
Que du Bonheur, un peu de temps, certe, mais prix ridicule (moins de 15 euros)
Je vais essayer de fabriquer plusieurs allumages de ce type pour demo car très peu de deuchistes ont mordu malgré le site ---->

Telecharger
Luc L




Avatar du membre
Mehari Potter
MCDF 2020
Messages : 15025
Enregistré le : jeu. 4 oct. 2007 10:00
Localisation : 83 Var

Re: Allumage électronique programmable cartographique

Message par Mehari Potter »

Maho? C'est chinois? :lol:
God save the twin!

Avatar du membre
Sergiodu78
MCDF 2020
Messages : 7565
Enregistré le : jeu. 5 juin 2008 21:47
Localisation : Ouest Yvelines

Re: Allumage électronique programmable cartographique

Message par Sergiodu78 »

Moi je suis sur le c... quand je vois tous ces arrangements de moteurs, moi ça me fascine. BRAVO MESSIEURS continuez :lol: :lol:
Prenez bien soin de vous Surtout continuez à vous protéger, Il y en a tellement qui pensent que c'est terminé :roll:
Amicalement.
Sergio

j'vais pas vite, mais j'avance et en plus
tant que ça fait du bruit c'est que ça marche ! ! !

Avatar du membre
mehari081970
MCDF 2020
Messages : 350
Enregistré le : mer. 20 juin 2012 18:37
Localisation : Aisne (02)

Re: Allumage électronique programmable cartographique

Message par mehari081970 »

LUCLAURENT BE a écrit :Salut,

J'ai le montage de Maho depuis 5 ans :

Je dessine la courbe sur PC,
Je choisis le dwell en function du type de bobine,
Je choisis l'avance initiale, ensuite je programme le PIC

Une fois qu'on a trouvé l'optimal, il est inutile de changer.
Que du Bonheur, un peu de temps, certe, mais prix ridicule (moins de 15 euros)
Je vais essayer de fabriquer plusieurs allumages de ce type pour demo car très peu de deuchistes ont mordu malgré le site ---->

Telecharger


Je vais prochainement en fabriquer un pour ma Méhari...

Avatar du membre
Thierry45
MCDF 2020
Messages : 166
Enregistré le : ven. 17 juin 2011 21:34
Localisation : 45 St Hilaire ST Mesmin

Re: Allumage électronique programmable cartographique

Message par Thierry45 »

Pour info le boîtier que j'utilise gère automatiquement le dwell et en permanence et s'adapte à toute sorte de bobine.
Le boîtier coûte 150 € si qui n'est pas cher pour un boîtier qui gère en 3D l'avance
Thierry 45

Avatar du membre
OLIVIERM 2B 88
Messages : 12416
Enregistré le : sam. 26 mars 2005 14:40
Localisation : Borgo (Corse) + qqf Vosges

Re: Allumage électronique programmable cartographique

Message par OLIVIERM 2B 88 »

Est-ce qu'on peut mixer le système Maho avec le normal pour avoir un Maho croisé ? :shock:
olivierm

Avatar du membre
LUCLAURENT BE
Messages : 1826
Enregistré le : ven. 27 avr. 2001 14:01
Localisation : Gembloux (B)

Re: Allumage électronique programmable cartographique

Message par LUCLAURENT BE »

Maho est un deuchiste suiisse passionné de programmation.
L'allumage "Maho" est autonome ; il n'utilse pas le nez d'ACC mais un (seul) capteur + un aimant.
Donc (comme sur ma Tangara) on peut avoir les deux actifs en permanence, il me suffit de changer la cosse - de la bobine pour passer de l'un vers l'autre.
Luc L




Avatar du membre
ludo59
Messages : 131
Enregistré le : dim. 29 sept. 2019 22:35
Localisation : Metz ... enfin pas loin !

Re: Allumage électronique programmable cartographique

Message par ludo59 »

Le site de Maho n'est plus dispo ...
Quelqu'un aurait il encore tous les fichiers sur son disque dur ?

Avatar du membre
LUCLAURENT BE
Messages : 1826
Enregistré le : ven. 27 avr. 2001 14:01
Localisation : Gembloux (B)

Re: Allumage électronique programmable cartographique

Message par LUCLAURENT BE »

C'était il y a plus d 10 ans, on a évolué depuis, aujàurdhui avec l'Arduino on est passé à 10x plus facile et plus flexible....
Luc L




Avatar du membre
mehari081970
MCDF 2020
Messages : 350
Enregistré le : mer. 20 juin 2012 18:37
Localisation : Aisne (02)

Re: Allumage électronique programmable cartographique

Message par mehari081970 »

ludo59 a écrit :
lun. 6 juil. 2020 13:23
Le site de Maho n'est plus dispo ...
Quelqu'un aurait il encore tous les fichiers sur son disque dur ?
C'est cela que tu cherches:
Allumage cartographique 2cv avec PIC 16F628 - 16f84.pdf
(178.25 Kio) Téléchargé 56 fois
2cvCourbe25.exe.zip
(268.1 Kio) Téléchargé 41 fois
Ensuite il te faudra faire le circuit imprimé et avoir un programmateur de PIC

Avatar du membre
ludo59
Messages : 131
Enregistré le : dim. 29 sept. 2019 22:35
Localisation : Metz ... enfin pas loin !

Re: Allumage électronique programmable cartographique

Message par ludo59 »

LUCLAURENT BE a écrit :
lun. 6 juil. 2020 13:52
C'était il y a plus d 10 ans, on a évolué depuis, aujàurdhui avec l'Arduino on est passé à 10x plus facile et plus flexible....
Je te rejoins sur ce point et je ne compte pas faire différemment mais je voulais savoir comment il gérait dans son code avec 1 seul 'signal d'entrée" par tour moteur contrairement aux autres systèmes où le capteur à effet hall (ou autre) reçoit 2 signaux par tour.

A+
Ludo
