Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

C'est là tout l'intérêt en comparaison du prix d'un nouveau ou d'un de refabrication douteuse :shock:
On en avait discuté à Pornichet le WE dernier et mis le doigt sur l'importance de cette pièce...

Avant de se lancer dans la bataille, il vaut mieux vérifier son fonctionnement à l'aide d'un reniflomètre :mrgreen: ou un baromètre à colonne d'eau.
3 euros de fourniture:
- 3,5m de tuyau d'aquarium de diamètre 6mm intérieur et 9 ou 9,5mm extérieur
- une planche de 100x15 cm
- pistolet à colle chaude ou un autre moyen pour coller le tuyau sur la planche

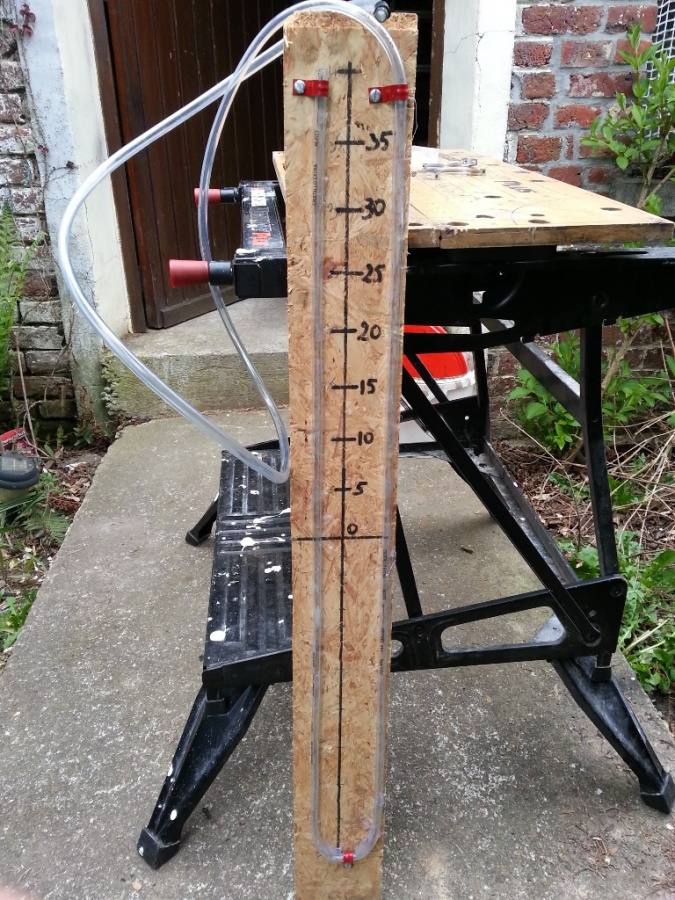

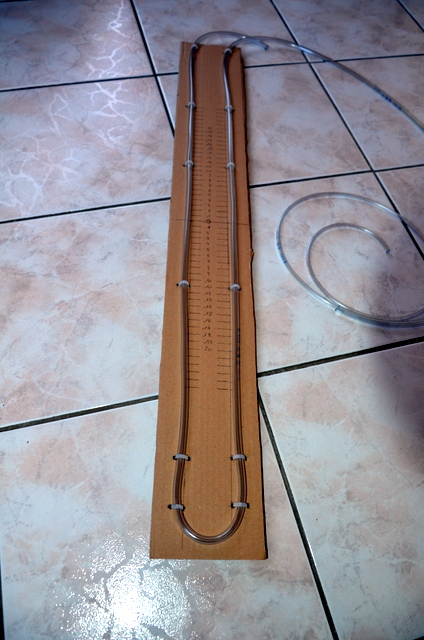

Fixer le tuyau comme sur la photo
La hauteur de la colonne doit faire 90 cm (ce n'est pas de moi, mais de citroën!)
Graduer les 90cm en prenant comme repère "0" le 45ème cm... cela nous donne une échelle de +45 et -45 cm
Remplir d'eau la colonne jusqu'au repère "0"




Quand la machina infernal est prête, aller faire une dizaine de km pour essouffler la monture.
Puis, revenir.... :mrgreen:

Enlever la jauge et engager l'extrémité libre du tuyau dans le puits de jauge.
Mettre le moteur en route et mesurer la remontée de liquide vers le puits de jauge, en ralenti et en régime.
Le minimum préconisé par Citroën est de 6 cm (-3 et +3 par rapport au "0") en deça de cette valeur, les caoutchoucs sont HS

il ne reste plus qu'à le remplacer ou de le rénover... le but du post


Comme promis, quelque photos et précision sur le démontage de cette pièce.

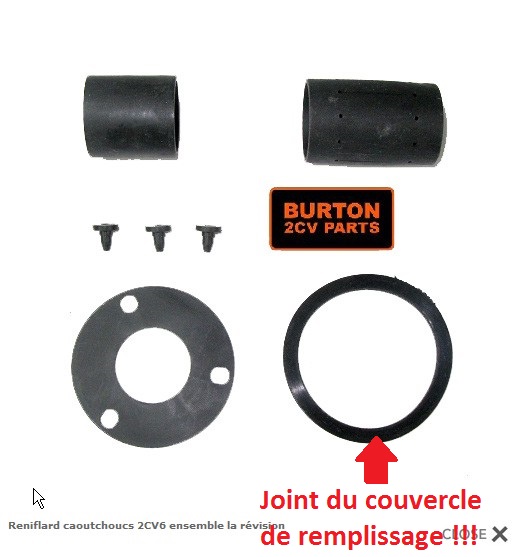

Je me suis fourni chez [url=http://www.burton2cvparts.com/reniflard-caoutchoucs-2cv6-ensemble-la-r%C3%83%C2%A9vision-p-6408.html]Burton[/url] pour un jeu clapets/soupapes...



burton kit de base.jpg

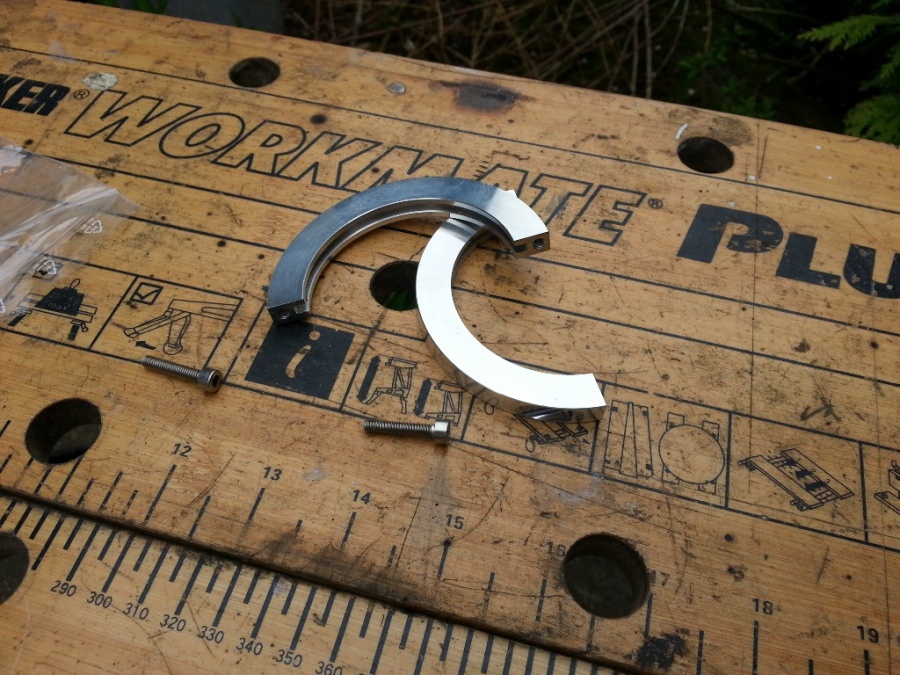

Il faut ensuite se bricoler une bride pour refermer le reniflard (ici, c'est une bride qui vient d'une petite série commandée sur le forum 2 Pattes)



0brides maison.jpg
Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

On engage le démontage de la bestiole:

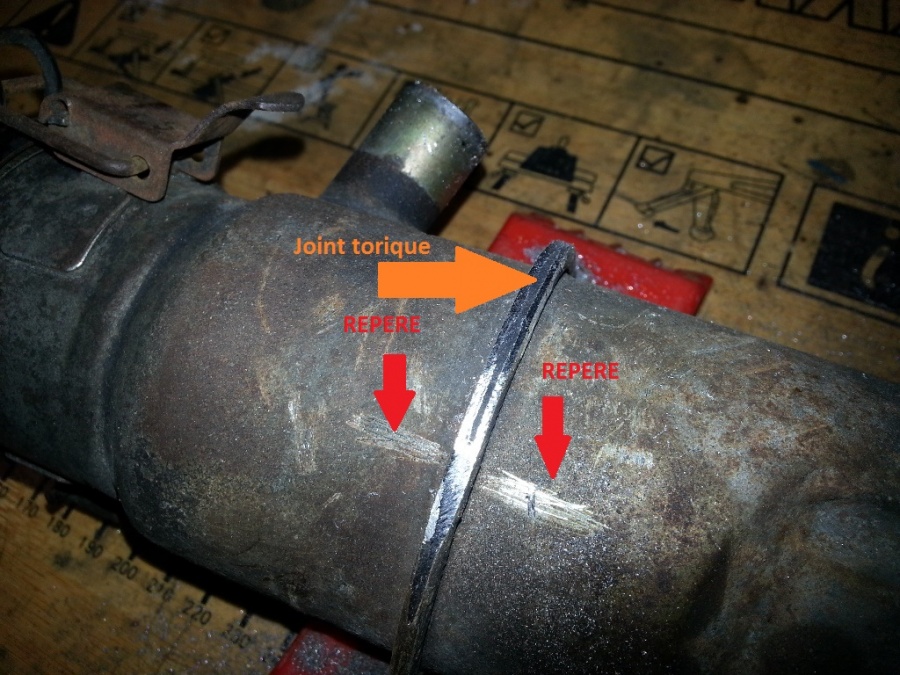

Faire un repère sur le corps du reniflard, cela aidera au repositionnement des 2 moitiers lors du verrouillage avec la bride

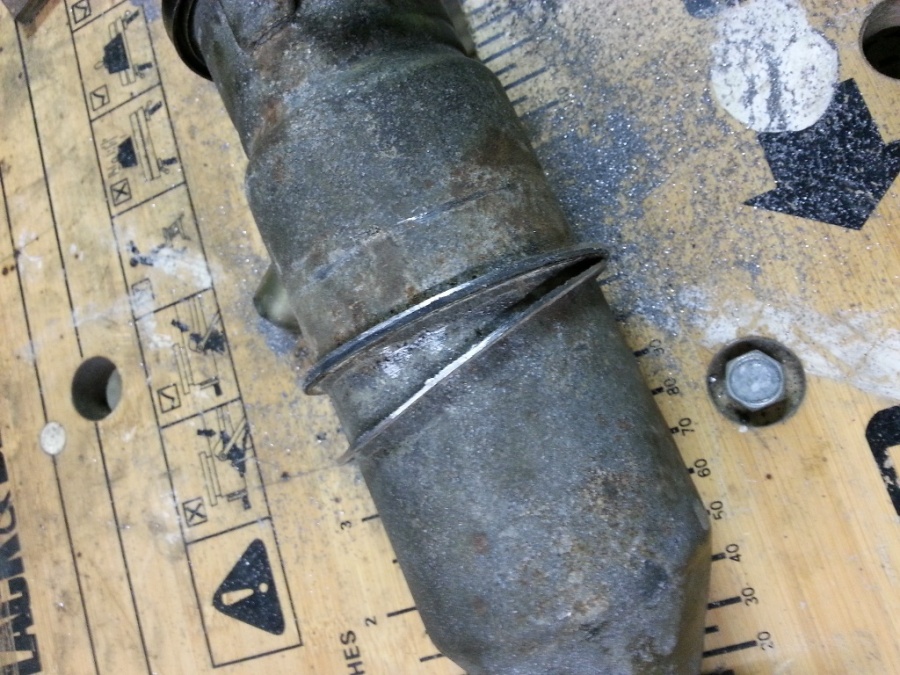

on lime le bourelet... attention, il y a un joint torique d'étanchéité que l'on doit récupérer, donc, on y va pas bourrin!

Durée du limage: 20 minutes! Bande de cochons, mais quel plaisir :mrgreen:

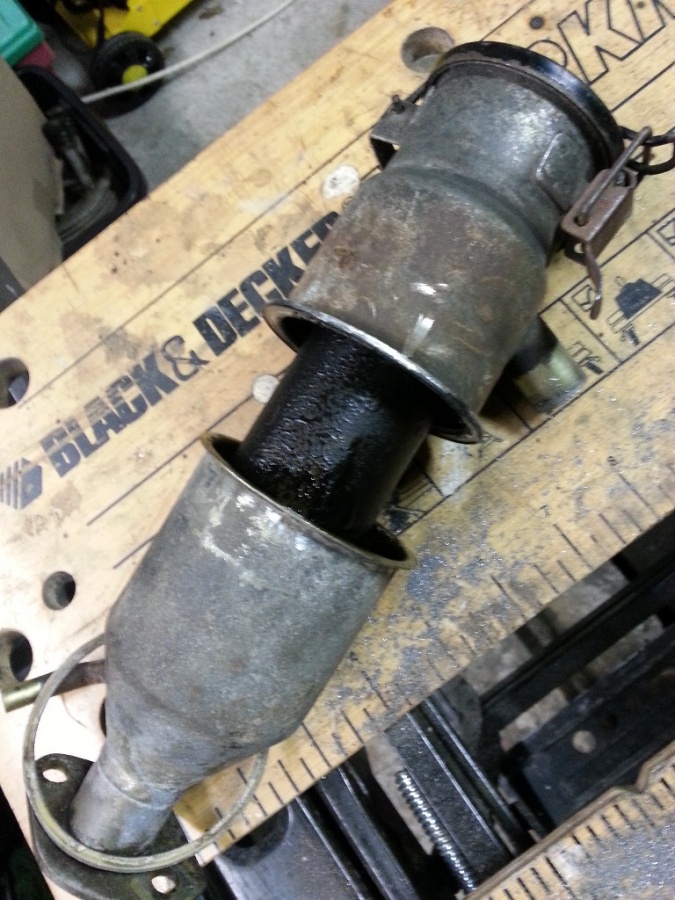

C'est prêt!



'est prêt.jpg

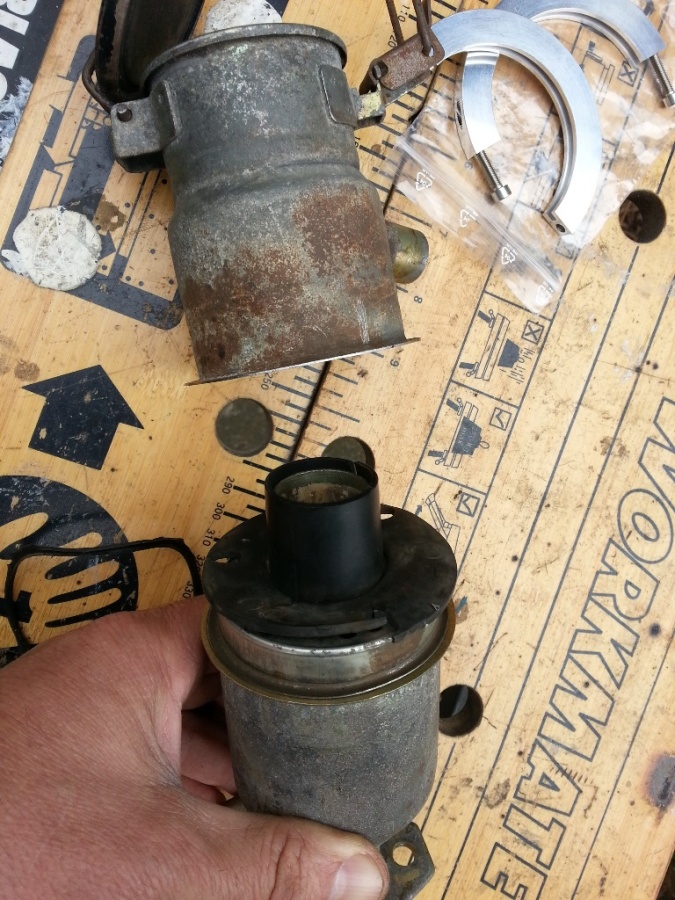

Démoulage:



Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

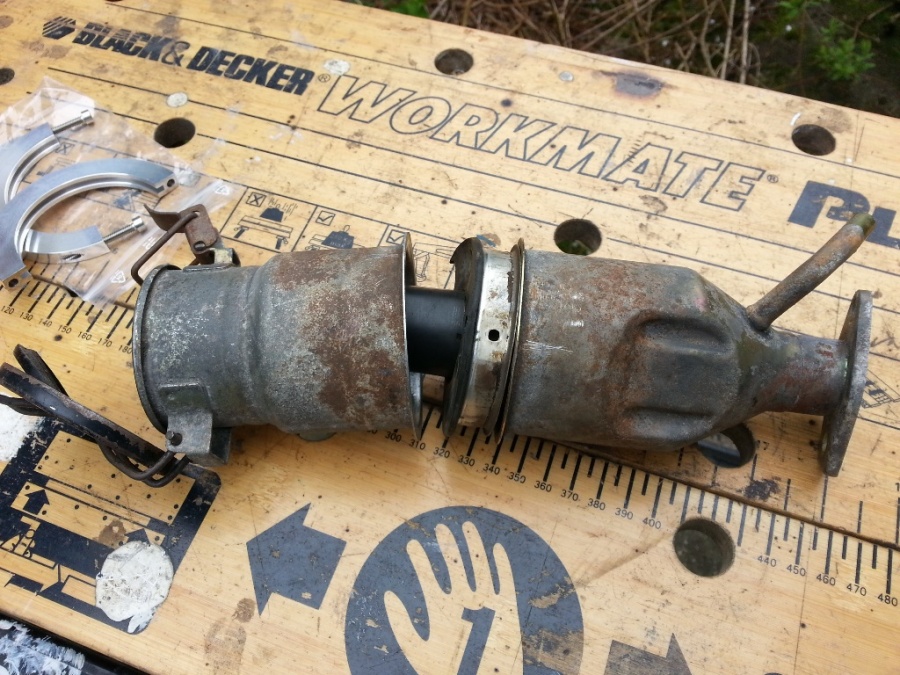

Démoulage suite

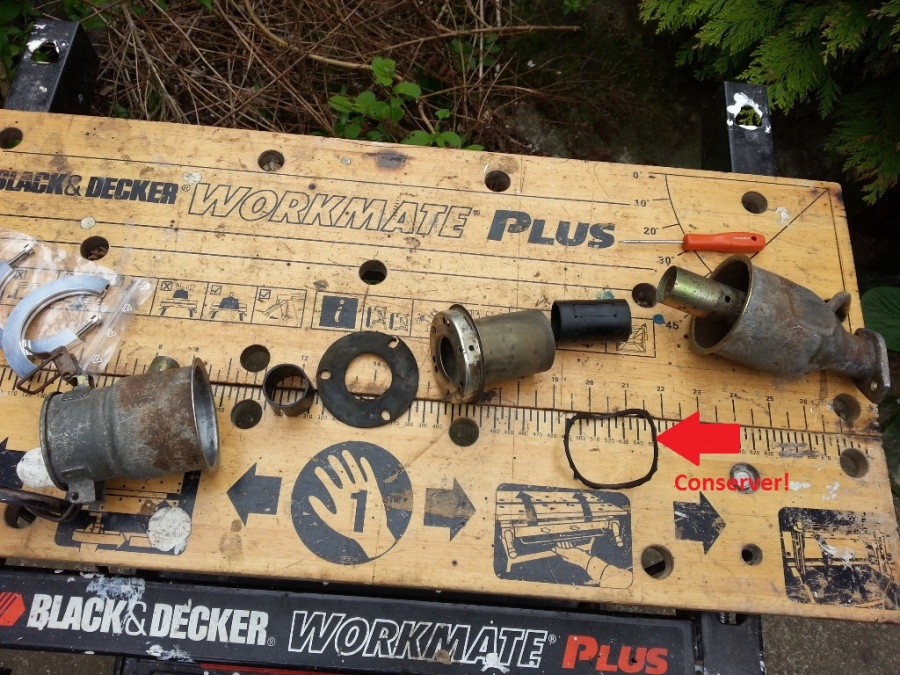

Autopsie de la bestiole (en vue étendue)

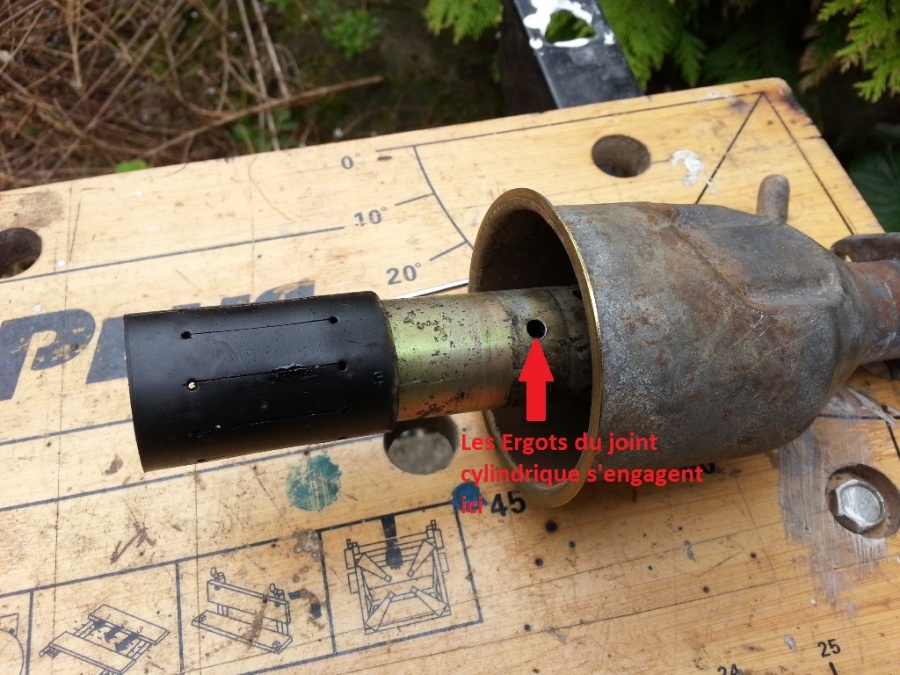

Remontage du joint inférieur en prenant soin de huiler et de loger les 2 ergots dans les 2 trous sur le cylindre inférieur



7clapet inférieur.jpg
Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

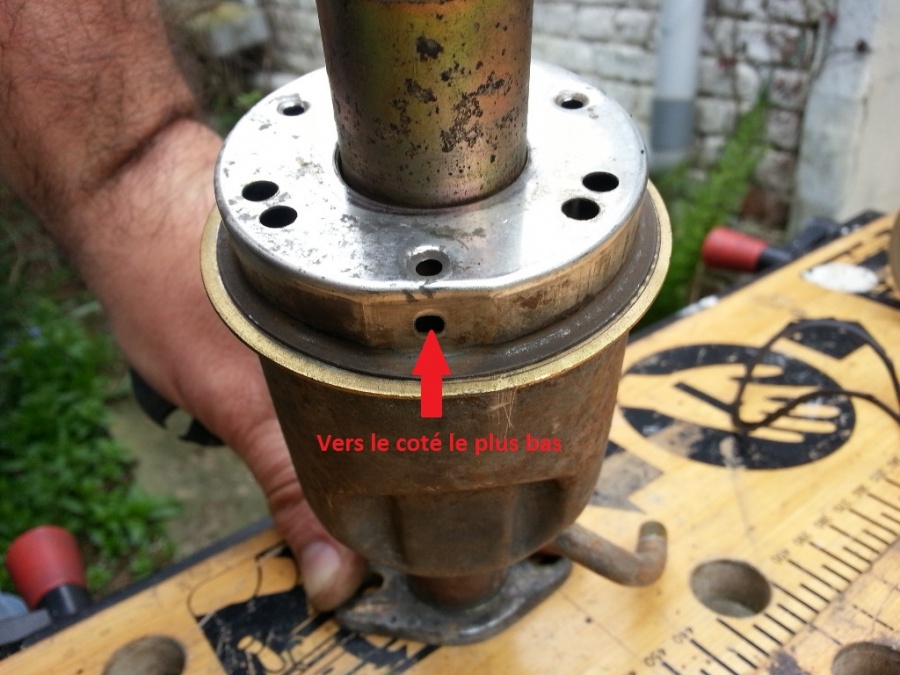

Positionnement de l'égouttage: le trou est orienté vers le point bas du vase quand le reniflard est monté sur le moteur

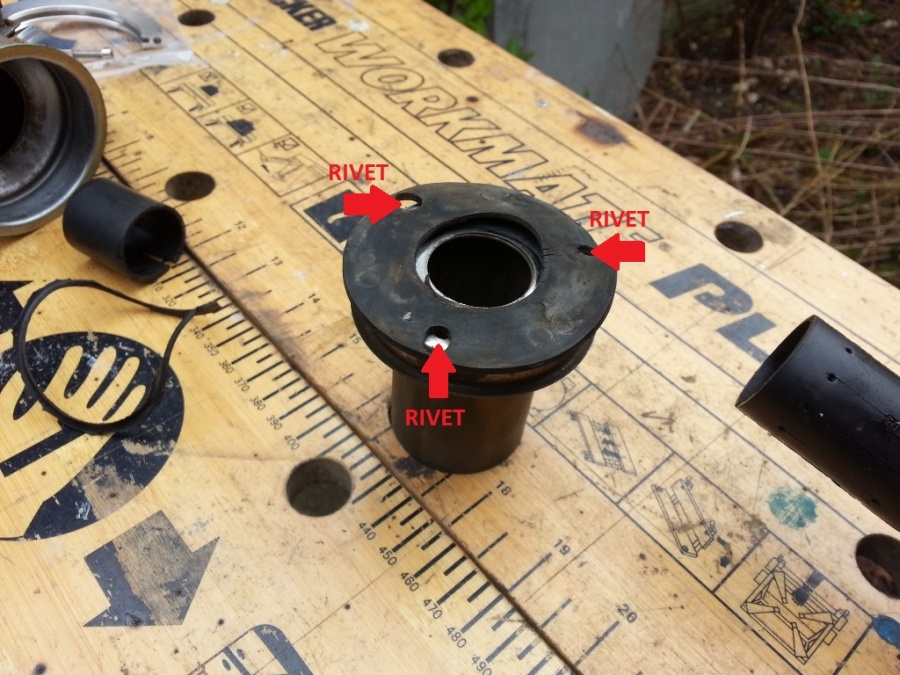

Montage du clapet circulaire avec les 3 rivets caoutchoucs du kit:



9clapet supérieur.jpg

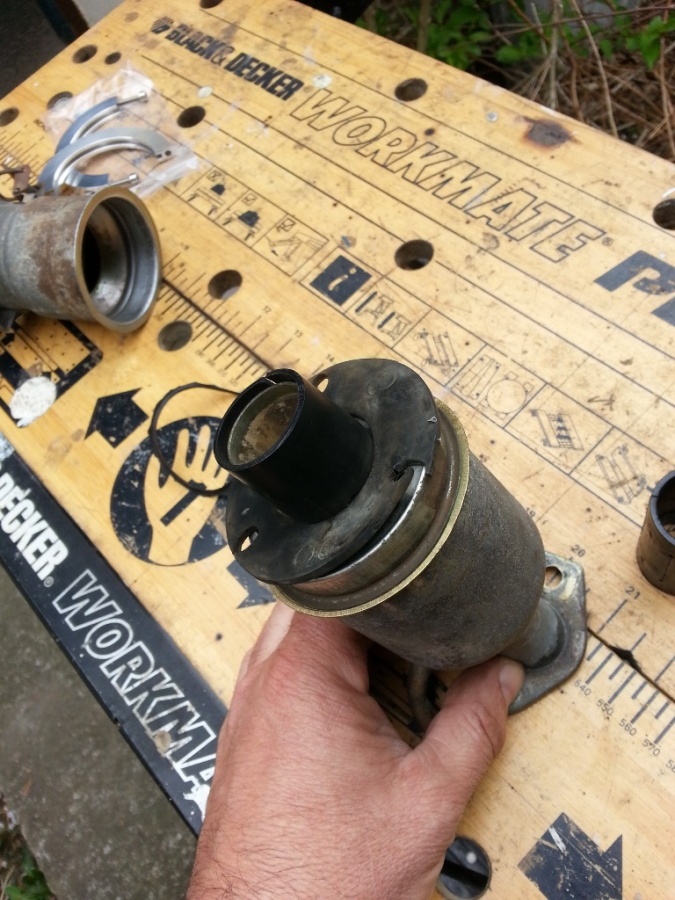

Ensuite, montage du joint d'étanchéité supérieur. Attention, il dépasse et vient s'engager dans la partie supérieure du corp du reniflard (partie haute)



10joint étanchéité supérieur.jpg
Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

on remet le joint plat sauvegardé au début de l'opération et on emmanche... hein! :mrgreen:

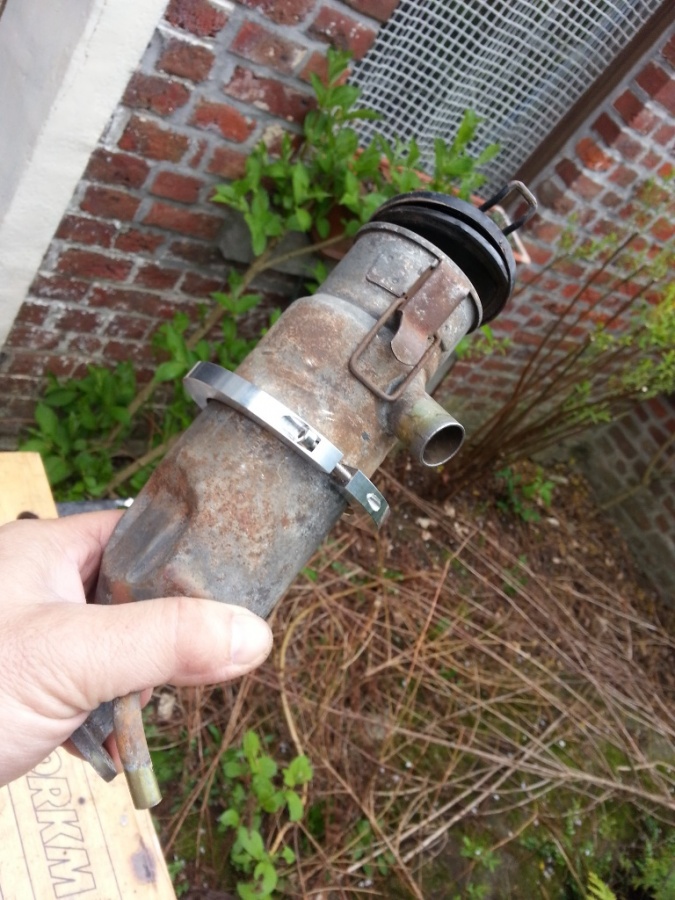

on fixe le tout avec la bride (utiliser les repères pour aligner les corps :shock: )



Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

Petite précision complémentaire:

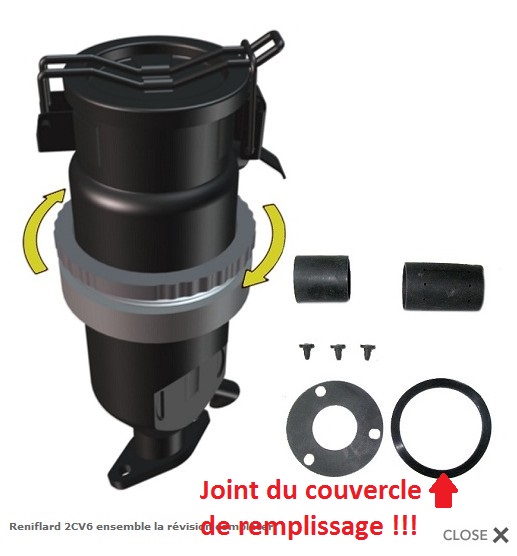

Burton (encore) vend un kit complet de rénovation, c'est à dire avec une bride:
Telecharger



burton kit complet.jpg

Une petite vidéo y explique ce qu'il faut remplacer:





Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
JACK 24
MCDF 2020
Messages : 987
Enregistré le : ven. 14 avr. 2006 19:24
Localisation : Périgord
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par JACK 24 »

super le tuto !!!! J'ai la même bride...Tu nous diras combien tu auras en dépression après remontage ?

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

Merci jack...

C'est un tuto fait en vitesse pour illustrer une discussion du WE lors de la sortie à pornichet.

J'ai un reniflard deja reconditionné sur la deuche avec les joints Burton et, j'ai mesuré 24 cm (12 + 12) ! 8)
Sur la méhari, c'est un reniflard de type "BMW" et, celui là est un véritable aspirateur avec 36cm (18 + 18) d'aspiration :wink:
Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
JACK 24
MCDF 2020
Messages : 987
Enregistré le : ven. 14 avr. 2006 19:24
Localisation : Périgord
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par JACK 24 »

merci pour ces infos....

Avatar du membre
Méhari
Modérateur MCDF
Messages : 5570
Enregistré le : mer. 16 mai 2007 21:19
Localisation : Brabant Wallon
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par Méhari »

Beau travail, comme d'hab, Fred ! :wink:
Je t'apporte le mien lundi :mrgreen:

PS: Perso, je préfère en avoir une blanche et droite qu'une black et d’équerre...
Salutations bicylindriques,
Yves, dit: Le Grand Image
Antenne belge du MCDF: belgique@mehariclubdefrance.com
7ème Gallia Belgica en 2020, date encore à confirmer

mehari@mehari.be

Avatar du membre
FAB25
Messages : 872
Enregistré le : dim. 22 févr. 2009 17:57
Localisation : 25 Doubs

Re: Test et Rénovation d'un reniflard d'origine

Message par FAB25 »

J'ai justement fais le test il y a pas longtemps: :mrgreen:






Je monte de 6cm d'un coté, pour descendre de 6cm de l'autre.
Donc, j'en conclus que c'est bon!!! :wink:

Avatar du membre
Hervé_68
Modérateur MCDF
Messages : 3687
Enregistré le : ven. 8 oct. 2010 10:45
Localisation : Alsace

Re: Test et Rénovation d'un reniflard d'origine

Message par Hervé_68 »

Merci Fred !
Cette manip est également décrite dans 2cvXpert :wink:

Avatar du membre
jo.butagaz BE
MCDF 2020
Messages : 1354
Enregistré le : lun. 24 nov. 2008 13:02
Localisation : Près de Ath - (B)
Contact :

Re: Test et Rénovation d'un reniflard d'origine

Message par jo.butagaz BE »

Méhari a écrit :Beau travail, comme d'hab, Fred ! :wink:
Je t'apporte le mien lundi :mrgreen:

PS: Perso, je préfère en avoir une blanche et droite qu'une black et d’équerre...


Et bien elle est raide celle-là! :mrgreen: ... de mon établi, vous foutez :mrgreen:
Fred

Jo Butagaz, deuchiste, méhariste...

AYCA 80 / AZKA 83

Sorties COVID-20.614; COVID-20.711

Avatar du membre
Kinder18
MCDF 2020
Messages : 6400
Enregistré le : lun. 11 mai 2009 20:12
Localisation : Cher (environs de Bourges)

Re: Test et Rénovation d'un reniflard d'origine

Message par Kinder18 »

Bonjour Fred

Ton "reniflomètre" il ne fonctionne qu'à l'eau !? :(

Désolé :? je :arrow:
(je ne peux pas rejoindre PHL, il s'est tiré ...)
KINDER18

- Maquettiste à mes heures
- Collectionneur de Méhari miniatures


"Je vous souhaite des rêves à n'en plus finir
et l'envie furieuse d'en réaliser quelques uns"
J.Brel

alain973
Messages : 876
Enregistré le : jeu. 22 mars 2012 16:34

Re: Test et Rénovation d'un reniflard d'origine

Message par alain973 »

bonsoir
vu le prix d'un reniflard neuf avec la carte club franchement je prefaire repartir avec du neuf changer en 10 minutes tranquille pour 20ans et rouler Mémé bonne soiree
