Renfort de bras de suspension AR et de traverse AV

[JULIEN]

Salut à tous,
j'ai vu une fois sur le net des photos type plans pour les renforts qui se soudent sur les bras AR et aussi du renfort qui se soude sur la traverse AV pour les 2cv qui font du tout terrain.
Je n'arrive plus à mettre la main dessus.
Est ce que quelqu'un peut m'aider ?
Merci à tous.

[MANU16]

salut julien ,c'est chez n et jp Journeau:
http://www.n-et-jp-journeau.com/PrepaRaid.html

[JULIEN]

Merci Manu,
mais ce que je recherche, c'est un document citroen.....
A+

[Papy-Smuche-95]

salut, Julien!

j'ai le document édité par les Relations Publiques Citroën de décembre 1976, intitulé :"ici commence l'Aventure ... "

(préparation aux raids Paris-Kaboul pour véhicules 2CV4-2CV6-DYANE6-AMI8-MEHARI-AZU.AK)

petit problème : il est assez complet, et comporte 32 pages de textes ,photos, schémas, et conseils divers !

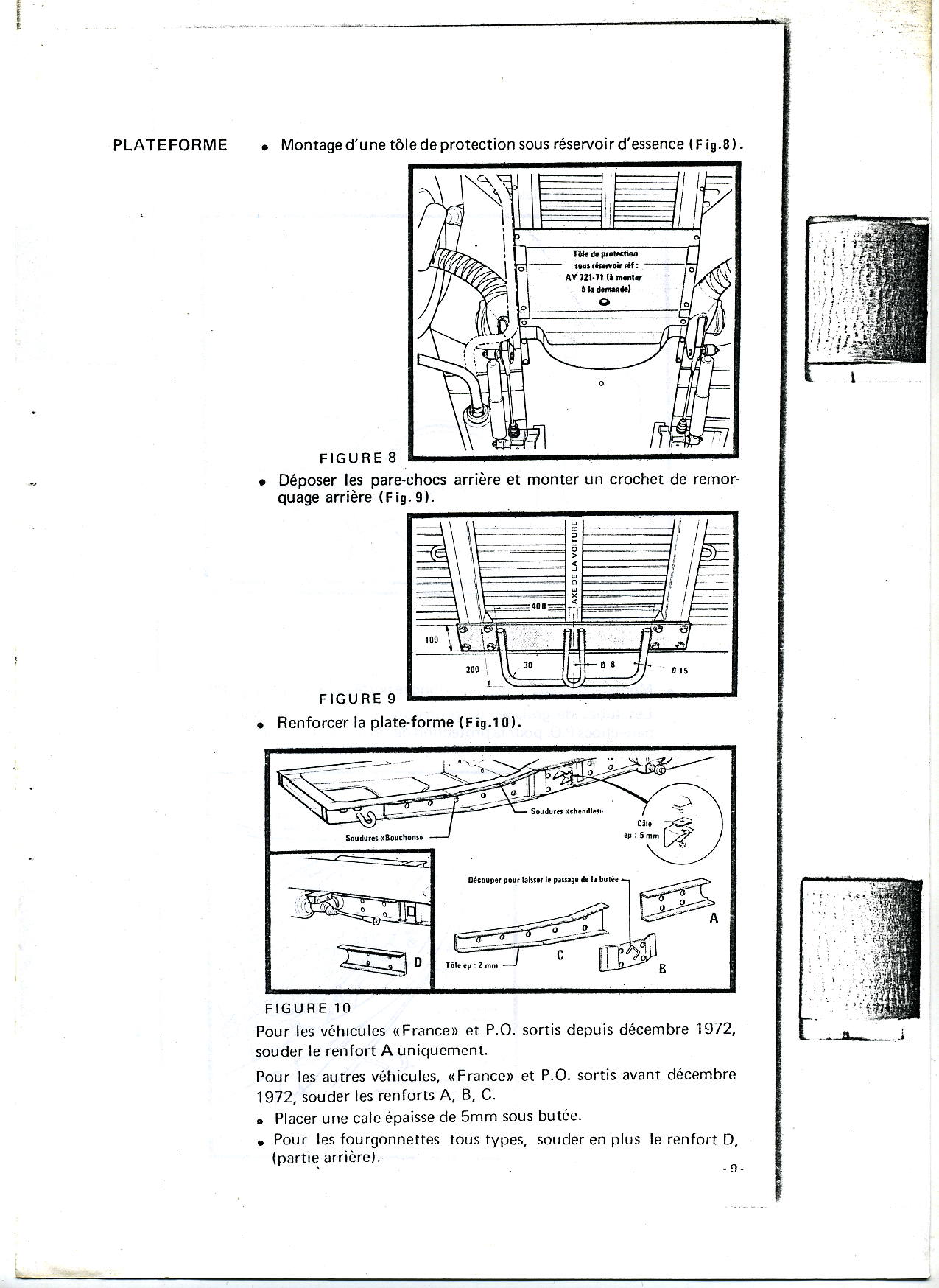

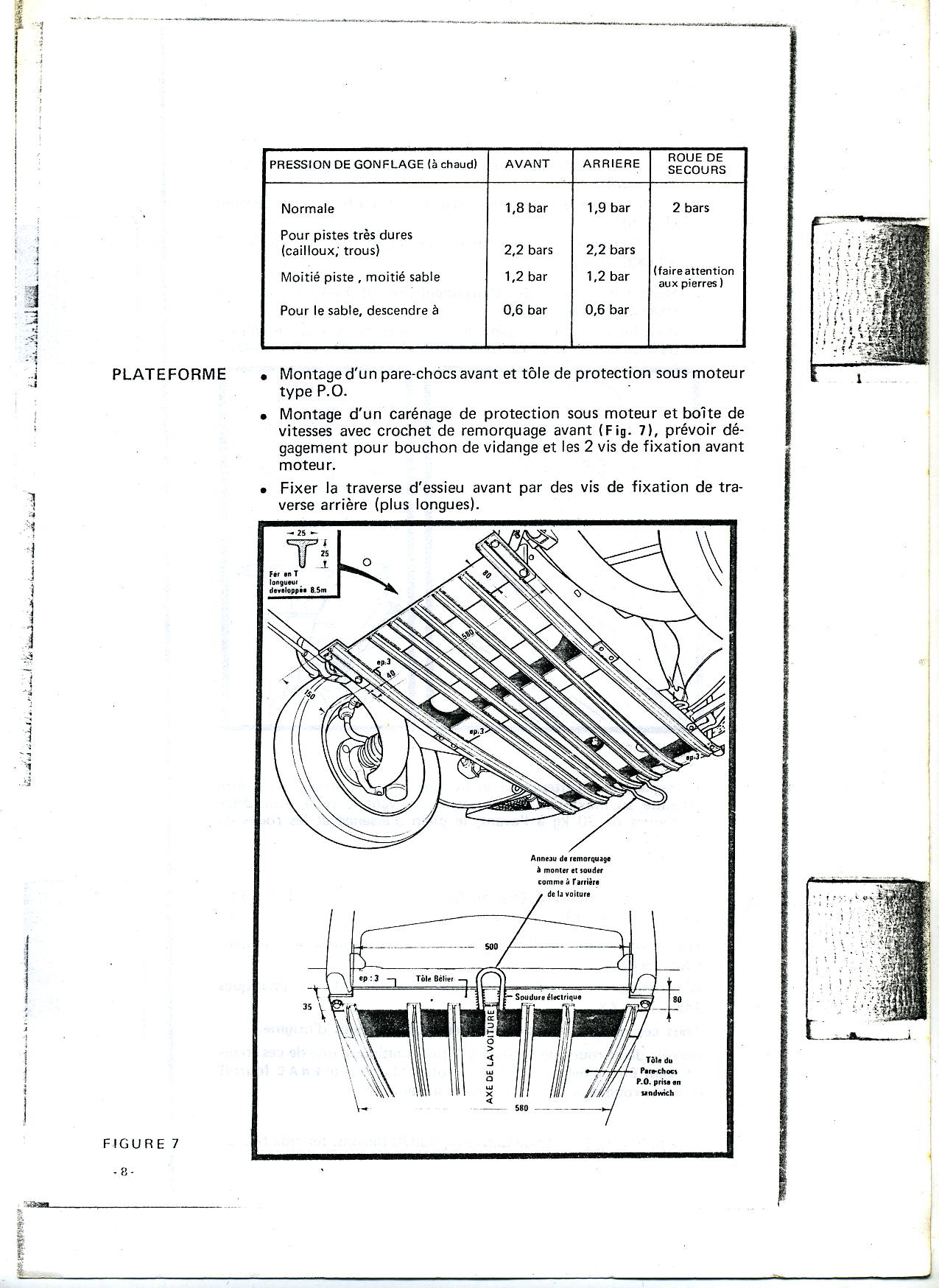

je t'en mets trois pages (pour exemple) ci-dessous :

Telecharger
Telecharger
Telecharger

[JACKY78/41]

Alain
ça ressemble à ce qu'il y a sous la mienne ....ex armée
je parle des toles de protections
bonne journée
Jacky

[Papy-Smuche-95]

peut-être ...

moi j'ai "fait" du porte-avions. Aucune de mémé à bord ! pas même un tonneau

[JULIEN]

Oui !!!! c'est çà, mais c'est sur la méhari 4x4....
Renfort du train AV et renfort des bras AR.
http://www.membres.lycos.fr/AVBM/newpage.html
Regarde ici ceux sont les 2 dernières pages. Seul problème, c'est que je n'arrive pas à lire les dimensions.
Merci

[Papy-Smuche-95]

Désolé, mais mon document est plus ancien (1976) que celui présenté sur ce site (1980 ?).

Je n'ai pas les figures cotées 17B et 18B.



J'ai tenté de les "affiner" avec des logiciels de retouche, mais ce qui est flou au départ est à peine moins flou à l'arrivée ... pas exploitable !



Ce que je te suggère, c'est de les imprimer pleine page, puis, partant d'une dimension connue, de faire la règle-de-trois pour trouver toutes les autres cotes, en les mesurant sur ta feuille imprimée.

17B: le 140 mm de la protection de traverse AV est lisible. Ca devient ta cote de référence.

18B: le 201 mm est lisible. Et dans ce domaine, tu n'est pas à quelques mm près



je t'en ai fait une extraction ici : (tu imprimes pleine page : clic droit et "Imprimer l'image..." et tu sors ta calculette ! )

<img src="http://a.roth.free.fr/smuche/photos/17b.jpg" >



<img src="http://a.roth.free.fr/smuche/photos/18b.jpg" >

[Titi Méhari]

julien, j'ai le document.
je demande au fiston de le scaner tout à l'heure et je t'envoie ça !!!!

[Titi Méhari]

[url=http://www.zimagez.com/zimage/renforts.php]<img src="http://www.zimagez.com/avatar/renforts.jpg" >[/url]



est ce que celà convient à monsieur ?

[Papy-Smuche-95]

Y'a pas à dire, les gars ! ... Le Chef, c'est vraiment un pro !

Ca devient beaucoup plus net lorsqu'il prend les choses en mains !
(...suffit, Jacky! )

et je remets ma calculette à sa place

[JULIEN]

Merci beaucoup à tous.....
Et oui le chef, c'est le meilleur.....
A+
Julien

[JACKY78/41]

DEO JUVANTE THIERRY......
